تیرآهن یکی از پرکاربردترین و اصلی ترین آهن آلاتی است که در ساختمان سازی به کار می رود با این حال از آن جایی که تیرآهن ها انواع مختلفی دارند و هرکدام برای کاربرد خاصی مورد استفاده قرار می گیرند؛ آشنایی با انواع آن ها می تواند در استفاده درست از آن ها موثر باشد. به همین دلیل تصمیم گرفتیم تا در این مقاله در خصوص انواع تیرآهن به طور کلی و هم چنین تیرآهن مناسب برای ساختمان سه طبقه به طور خاص صحبت کنیم؛ پس تا انتها با ما همراه باشید.
دسترسی سریع به محتوای مقاله
برای ساختمان‌های سه طبقه با اسکلت فلزی انتخاب تیرآهن مناسب اهمیت زیادی دارد .معمولاً در این نوع ساختمان‌ها از تیرآهن‌های سایز ۲۰ تا ۲۴ به عنوان تیر اصلی و ستون استفاده می‌شود. در مواردی که دهانه ها بلند یا بارگذاری سنگین باشد ممکن است از تیرآهن های دوبل (مثل دوبل ۲۰ یا ۲۴) یا تیرآهن‌های بال پهن (IPB) استفاده شود تا پایداری و ایمنی سازه تضمین گردد. تصمیم نهایی درباره سایز و نوع تیرآهن باید با نظر مهندس محاسب و بر اساس نقشه های سازه ای صورت گیرد.
| تعداد طبقات | کاربری تیرآهن | سایز پیشنهادی (سانتی‌متر) | توضیحات تکمیلی |
|---|---|---|---|
| ۱ طبقه | تیر اصلی و فرعی | ۱۴ تا ۱۸ | در دهانه‌های کم، سایز ۱۴ مناسب است؛ برای دهانه‌های بزرگ‌تر سایز ۱۸ بهتر است. |
| ۲ طبقه | تیر اصلی و ستون | ۱۸ تا ۲۰ | تیرآهن ۲۰ معمولاً برای ستون و شاه‌تیر کاربرد دارد. |
| ۳ طبقه | تیر اصلی و ستون | ۲۰ تا ۲۴ | برای بارگذاری بیشتر یا دهانه بلند، تیرآهن دوبل یا بال‌پهن (IPE، IPB) پیشنهاد می‌شود. |
به‌طور کلی، تیرآهن از دو بخش بال و جان تشکیل می شود که به بخش اصلی یا میانی آن جان و به لبه آن بال گفته می شود. همان طور که می دانید، کار اصلی تیرآهن در ساختمان، تحمل و انتقال بارهای وارد شده بر ساختمان است. به همین علت، معمولاً دو نوع تیرآهن در صنعت ساختمان سازی مورد استفاده قرار می گیرد؛ تیرآهن هاش و معمولی که هر یک در قسمت های مختلف ساختمان استفاده می شوند.
نکته مهم دیگری که درباره این محصول فولادی وجود دارد، این است که پس از اتمام ساخت سازه هایی که اسکلت فلزی دارند، توسعه ساختمان در مراحل دیگر هم امکان پذیر است.
مورد بعدی این است که در ساخت سازه های فلزی، پروفیل های آهنی نسبت به مقاطع به کار رفته در سازه های بتنی، فضای کمتری اشغال می کنند و از این نظر، مقرون به صرفه تر هستند.
اسکلت های فلزی برای ساخت ساختمان های چند طبقه و بلند، بسیار مناسب هستند به این دلیل که فولاد به کار رفته در آن ها از ماندگاری و استحکام بیشتری است، هم چنین این سازه ها وزن کمتری دارند و در نتیجه باعث کاهش وزن ساختمان می شوند. به منظور ساخت یک ساختمان سه طبقه پس از اجرای مراحل گود برداری، آرماتور بندی، بتن ریزی و صفحه گذاری، وقت اجرای ستون می رسد که برای انجام این کار به تیرآهن نیاز است. به این منظور باید با توجه به ارتفاع ستون، اندازه گیری تیرآهن انجام شود و از تیرآهن های با شمار کمتر برای صفحه گذاری طبقات دوم و سوم استفاده شود تا ضخامت ستون ها و هم چنین سربار مرده ساختمان کاهش یابد.
تیرآهن ۲۰ یکی از سایز تیرآهن هایی است که در حوزه ساخت و ساز به دلیل مقاومت بسیار بالا کاربرد فروانی دارد .قیمت تیرآهن ۲۰ براساس مشخصات فنی تیرآهن مثل وزن ،برند تولید کننده ،سایز و استاندارد تولیدی مشخص می شود .برای خرید این تیرآهن می توانید با شماره ۰۳۱۴۲۰۲ تماس بگیرید .
پیشنهاد مطالعه : تعداد میلگرد در ستون بتنی دو طبقه
به منظور محاسبه تیرآهن برای ساختمان یک طبقه باید ابتدا نوع سازه و ویژگی های آن مورد بررسی قرار بگیرد زیرا یک سازه می تواند به صورت اسکلت فولادی یا بتنی انجام شود، در ادامه به بررسی میزان تیرآهن مورد نیاز برای سازه ای با اسکلت فلزی می پردازیم. همان طور که می دانید، فاکتورهای مختلفی برای محاسبه میزان تیرآهن مصرفی وجود دارد، به عنوان مثال شهر محل ساخت سازه، نوع سقف سازه، تعداد دهانه ها، نوع خاک محل سازه و … .
با در نظر گرفتن این فاکتورها بازه تخمینی گسترده ای میان وزن آهن مصرفی وجود خواهد داشت به صورتی که:
با توجه به مواردی که ذکر شد، میزان آهن آلاتی که با توجه به زیر بنا لازم است، معادل ۶۰ کیلوگرم در هر متر مربع است. البته این عدد تقریبی است و صرفاً به منظور برآورد اولیه مصالح و هزینه می توان به آن استناد کرد، معماری ساختمان و فاصله دهانه از اصلی ترین فاکتورهای موثر در محاسبه میزان تیرآهن مورد نیاز در ساختمان است.
تیرآهن ها از نظر ظاهر و هم چنین خصوصیات مکانیکی، انواع مختلفی دارد و انتخاب آن ها معمولاً بر اساس ویژگی هایشان انجام می‌شود.نوع تیرآهن مصرفی در هزینه اسکلت فلزی تاثیر گذار است؟ به همین دلیل پیش از این که به معرفی بهترین تیرآهن در ساختمان سازی بپردازیم، بهتر است به انواع آن اشاره کنیم.

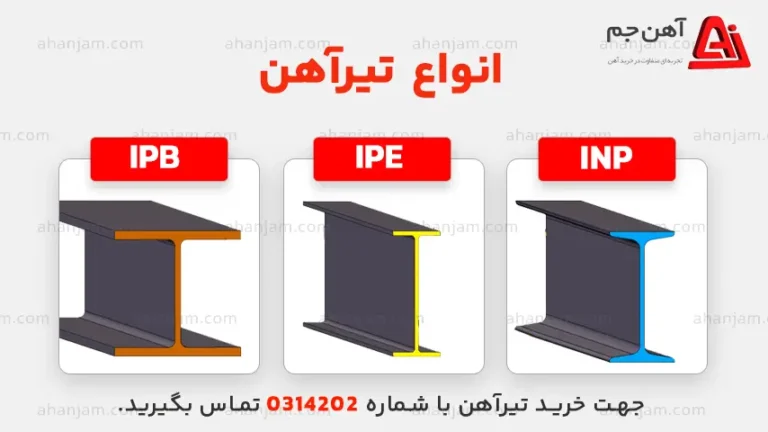

سه نوع تیرآهن در بازار موجود است که عبارتند از:
IPE : تیرآهن های IPE، از نظر ظاهری به حرف «I» انگلیسی شباهت دارند و به آن ها، تیرآهن معمولی نیز گفته می شود. تولید این نوع از تیرآهن ها از استانداردهای روز اروپا پیروی می کند و ضخامت بال آن، ثابت است. در ایران، استفاده از این نوع تیرآهن به منظور ساخت خانه مرسوم است و به همین علت، بال های ابتدایی و انتهایی آن یکسان طراحی می شود.
INP: این نوع محصول فولادی هم به حرف «I» انگلیسی شبیه است و در ایران توسط کارخانه ذوب آهن اصفهان و بر اساس استاندارد روسیه و چین تولید می‌شود. تفاوت این پروفیل با IPE در ضخامت بال‌های آن ها است؛ در پروفیل IPE، هرچه فاصله بال از جان بیشتر می شود، ضخامتش کاهش می یابد.
H یا بال پهن: همان طور که می دانید، تیرآهن به حرف H و یا I انگلیسی شبیه است. وقتی که بال و جان آن با یکدیگر برابر باشد، به آن تیرآهن H یا بال پهن گفته می شود. بدیهی است هر کدام از این ۳ مدل تیرآهن، بر اساس استاندار خاصی تولید می شوند که اصلی ترین این استانداردها، استاندارد اروپا است که در ایران نیز مورد استفاده قرار می گیرد.
این نوع تیرآهن به سه گروه تقسیم بندی می شود:
تیرآهن سایز ۲۷ فقط در اصفهان و شرکت ذوب آهن اصفهان تولید می‌شود. این تیرآهن وزن و استحکام زیادی دارد و کاربرد آن در ساختمان‌های بزرگ است.قیمت تیرآهن ۲۷ به وضعیت بازار آهن و مشخصات فنی تیرآهن بستگی دارد.جهت خرید می توانید با شماره ۰۳۱۴۲۰۲ تماس بگیرید .
در این مقاله سعی کردیم تا درباره بهترین سایزهای تیرآهن در ساختمان سازی صحبت کنیم، بهتر است این را هم در نظر داشته باشید که بهترین تیرآهن در ساختمان سازی از نظر نوع تیرآهن IPE ذوب آهن اصفهان است که وزن بالایی دارد و دلیل گران بودن آن هم، همین است.
تیرآهنی که در این کارخانه تولید می شود، از کیفیت مرغوبی برخوردار است و به همین علت میان مصرف کنندگان، طرفداران خاص خود را دارد. لازم به ذکر است که محصولات کارخانه های یزد، آرین، ناب و فایکو از نظر وزنی سبک تر و به همین دلیل ارزان تر هستند.
نماد ESCO موجود روی بال تیرآهن های اصفهان، به عنوان نشانه اصلی این نوع تیرآهن است و آن را از محصولات سایر کارخانه های تولید کننده تیرآهن متمایز می کند.
پیش از انتخاب تیرآهن، حتماً باید با توجه به پروژه مورد نظر، از کارخانه تولید کننده تیرآهن قیمت آن را استعلام بگیرید. به طور کلی، تیرآهن را به صورت وزنی خریداری می کنند ولی شما می توانید آن را به صورت شاخه ای هم خریداری کنید.
پیش از خرید تیرآهن، بهتر است از مسئول فروش مربوطه، پیش‌فاکتور بگیرید و پس از دریافت تیرآهن های مورد نظر، حتماً آن ها را از نظر ظاهر و سایر ویژگی ها مورد بررسی قرار دهید.
در صورتی که تیرآهن های ارسال شده، فاقد علامت یا دچار زنگ زدگی و مواردی از این دست بود، آن ها را مرجوع کنید.
در این مقاله به این پرسش که تیرآهن مناسب برای ساختمان سه طبقه کدام است پاسخ دادیم و گفتیم که به طور کلی تیرآهن، محصولی از جنس فولاد و به شکل H و I انگلیسی است که از دو قسمت جان و بال تشکیل شده است.
