گریتینگ چیست ؟ گریتینگ به یک صفحه با شکل مشبک و جنس فلزی یا کامپوزیت پلاستیکی می گویند .در زبان فارسی معادل کلمه گریتینگ کلمه در پوش می باشد .گریتینگ از عناصری به شکل طولی و عرضی تشکیل شده و حالت توری مانند دارد .و به عنوان کف پوش و در سقف های کاذب استفاده می شود .
در واقع این در پوش مشبک شکل و بسیار سخت می باشد که به خاطر توان باربری بالای آن در پروژه های صنعتی و شهری کاربرد دارد.گریتینگ از انواع تسمه یا میلگرد ساخته میشود و قیمت میلگرد و قیمت تسمه آهنی بر قیمت آن تاثیر گذار است.بازرگانی آهن جم قیمت آهن در انواع مختلف را روزانه اعلام میکند. گریتینگ ها ویژگی و انواع کاربردهایی دارند که در ادامه به شرح هر کدام می پردازیم تا شما به طور جامع با گریتینگ آشنا شوید .
دسترسی سریع به محتوای مقاله
گریتینگ (grating)یک ورق مشبک شکل است که در جنس های فلزی و غیر فلزی تولید می شود .گریتینگ ها با مقاطع فولادی مثل میلگرد که به صورت طولی و عرضی در کنار یکدیگر قرار می گیرند ساخته می شود .گریتینگ ویژگی های مثل وزن مناسب ،مقاومت بالا ،امکان عبور هوا و نور ،قیمت به صرفه ،تهویه هوا و ظاهری خوب دارد .
گریتینگ ها به شکل مربعی ،مثلثی و سینوسی در بازار یافت می شود .مهم ترین کاربرد گریتینگ ها استفاده در سقف کاذب و پوشش کف می باشد .جنس گریتینگ اغلب از فولاد یا کامپوزیت می باشد .این محصول در عین حال که وزن سبکی دارد در برابر تحمل بار مقاوم است و این از مهم ترین مزایای آن می باشد .
| ویژگی | توضیحات |
|---|---|
| تعریف گریتینگ | گریتینگ ساختاری شبکهای یا مشبک است که برای پوشش سطوح مختلف مانند کفپوش، سقف، راهروها و پلها بهکار میرود. این سازه معمولاً از فلز یا مواد مقاوم دیگر ساخته میشود و دارای حفرههایی برای عبور آب، هوا و نور است. |
| انواع گریتینگ | گریتینگ فلزی (فولادی، آلومینیومی و گالوانیزه)، گریتینگ فایبرگلاس، گریتینگ کامپوزیتی |
| انواع ساختار | گریتینگ با جوشکاری یا فشردهسازی (Press-locked)، گریتینگ الکترو فورج (Electro-forged)، گریتینگ بافتهشده |
| جنس گریتینگ | فولاد گالوانیزه مقاوم در برابر زنگزدگی و خوردگی، آلومینیوم سبک و مقاوم در برابر خوردگی، فایبرگلاس سبک، مقاوم در برابر مواد شیمیایی و قابل استفاده در محیطهای مرطوب و اسیدی |
| مزایای گریتینگ | مقاومت بالا و استحکام در برابر بارهای سنگین، عبور آسان هوا، آب و نور از میان آن، سطح ضد لغزش و ایمن، نصب و نگهداری آسان |
| کاربردها | صنعت نفت و گاز برای کفپوش سکوهای نفتی و پالایشگاهها، صنعت ساختمان برای کفپوشها، پلهها و بالکنها، پالایشگاه و نیروگاه برای عبور و مرور ایمن و دسترسی آسان به تجهیزات، سیستمهای فاضلاب و آبرو به عنوان درپوش و پوشش دهانهها |
| استانداردها | استانداردهای رایج شامل ANSI/NAAMM MBG 531 (آمریکا) و BS EN 124 (اروپا) است که به منظور تضمین کیفیت و ایمنی گریتینگها تدوین شدهاند. |
| ابعاد و سایز | ابعاد گریتینگها بر اساس نیاز پروژه متفاوت است، ولی معمولاً به صورت صفحات مربعی یا مستطیلی با ابعاد استاندارد تولید میشوند. همچنین، اندازه چشمهها و ضخامت مواد نیز متغیر است. |
| نحوه نصب | گریتینگها با استفاده از گیرههای مخصوص، پیچ و مهره یا جوشکاری به بستر اصلی نصب میشوند تا از جابجایی و لغزش آنها جلوگیری شود. |
کاربرد آهن آلات در ساختمان سازی
گریتینگ انواعی دارد که طبق ساختار و اجزای تشکیل دهنده ،مقاومت و وزن ،ظاهر و نوع ساخت دسته بندی می شود شما باید قبل استفاده با هریک آشنا شوید .به نقل از mcnichols :
Bar Grating is a rugged, high-performance, low-maintenance, and slip-resistant product capable of handling pedestrian or vehicular loads. Common material types include Aluminum, Carbon Steel, Powder Coated Carbon Steel, Galvanized Steel, and Stainless Steel.
ترجمه : میله گریتینگ محصولی مشبک، با کارایی بالا، کم نگهداری و مقاوم در برابر لغزش است که قادر به تحمل بارهای عابر پیاده یا وسایل نقلیه است. انواع جنس متداول گرتینگ عبارتند از آلومینیوم، فولاد کربنی، فولاد کربنی با پوشش پودری، فولاد گالوانیزه و فولاد ضد زنگ.
گریتینگ ها از نظر ظاهری شکلی شبیه توری ها دارند. قیمت رابیتس، قیمت توری گابیون ،قیمت توری پرسی ،قیمت مش فولادی و قیمت فنس توری حصاری را می توانید از ساعت ۱۱ الی ۱۴ در سایت آهن جم مشاهده کنید .
گریتینگ ها با توجه به ساختارشان و اجزای تشکیل دهنده به ۴ گروه تقسیم می شود که در ادامه به شرح هر کدام می پردازیم .
در گریتینگ تسمه در تسمه ،تسمه عرضی با تسمه طولی با رابط یه یکدیگر متصل شده اند و گریتینگ را تشکیل می دهند .این نوع گریتینگ به طور عمده در صنعت کاربرد دارد .
گروهی از تسمه ها و نیم تسمه ها به شکل مشبک داخل یکدیگر قرار می گیرند و روی آن ها با ورق گالوانیزه پوشیده می شود که گریتینگ تسمه در نیم تسمه ساخته می شود و قیمت ورق گالوانیزه بر قیمت ان موثر است. .نیم تسمه یعنی تسمه های رابط طولی که در جهت کاهش وزن ابعاد کمتری دارند .گریتینگ تسمه در نیم تسمه برای تحمل وزن زیاد مناسب نیست .
در گریتینگ تسمه در میلگرد به جای تسمه میلگرد های آجدار و ساده را به کار می برند که این گریتینگ در مقایسه با گریتینگ های تسمه ای وزنی سبک تر دارد.
در این نوع گریتینگ به جای تسمه و میلگرد از پروفیل چهار پهلو با ابعاد یکسان استفاده شده است. .
وزن گریتینگ به وزن ورق و تسمه های استفاده شده در آن بستگی دارد .برای بدست آوردن وزن ورق ها به مقاله محاسبه وزن ورق مراجعه کنید. وزن و ضخامت ورق در تعیین وزن هر شاخه پروفیل هم تاثیر گذار است .زیرا پروفیل ها از خمکاری و جوشکاری ورق ساخته میشوند .
گریتینگ ها هرکدام استقامت و تحمل بار مشخصی دارند که میزان استحکام آنها با توجه به پارامتر هایی مثل ضخامت،طول ،جنس اجزا و وزن آنها تعیین می شوند .گریتینگ ها از لحاظ میزان مقاومت وزنی در چند کلاس مختلف تقسیم شده اند که معیار سنجش مقاومت وزنی آنها بر اساس محور خودرو یا وسایل حمل و نقل تعیین میشود.در ادامه به مهم ترین آنها اشاره خواهیم کرد .
گریتینگ ها از لحاظ جنس به ۲ دسته فلزی و غیر فلزی تقسیم می شوند .گریتینگ های فلزی از جنس گالوانیزه ،فولاد و انواع چدن می باشد و گریتینگ غیر فلزی از جنس پلاستیک ،فایبر گلاس و کامپوزیت می باشد .در ادامه سایر جنس های گریتینگ را معرفی کرده ایم .
یکی از مقاوم ترین و پرکابردترین در پوش ها گریتینگ گالوانیزه می باشد .برای افزایش مقاومت در برابر رطوبت ،خوردگی ،ضربه و خراش به کار می رود .گریتینگ های گالوانیزه از شبکه های فلزی تسمه در تسمه ،تسمه در نیم تسمه و تسمه در میلگرد ساخته می شوند ا.
ین نوع گریتینگ در کف پوش پله ها ،راهرو ها ،پله های اضطراری و پوشش سنگر ها به کار می رود .گریتینگ پس از تولید در روی مذاب غوطه ور شده و یک لایه بر سطح آن قرار می گیرد .
گریتینگ آلومینیوم یکی از پراستفاده ترین نوع گریتینگ ها در صنعت می باشد .آلومینیوم ویژگی هایی مثل وزن سبک ،تحمل به وزن های بالا ،مقاوم بودن در برابر خوردگی ،سازگاری با محیط زیست ،قابلیت بازیافت شدن و غیر سمی بودن را دارد .
به همین دلیل می توان از آن برای ساخت گریتینگ ،دریچه ها و کانال فاضلاب و تصفیه خانه ها استفاده کرد زیرا باکتری و ذرات آلوده را کمتر جذب خود می کند .گریتینگ آلومینیوم در سکو های حفاری دریای ،صنایع شیمایی ،کارخانه کاغذ سازی ،زیبا سازی شهر ،معماری ،ساختمان سازی هم کاربرد دارد .
پیشنهاد مطالعه : میلگرد بستر چیست؟
گریتینگ استیل به مقاومت در برابر خوردگی و زنگ زدگی معروف می باشد و قیمت بالاتری نسبت به دیکر گریتینگ ها دارد .گریتینگ استیل در صنایع غذایی ،شیمایی ،دارو سازی ،پتروشیمی ،آشپزخانه های صنعتی ،مخزن ها و فضاهایی که بسیار اسیدی و مرطوب هستند به کار میرود.
در برخی موارد نیاز است گریتینگ در برابر رطوبت واسید مقاومت خوبی داشته باشد که گریتینگ گالوانیزه این قابلیت را ندارد. گریتینگ استیل از جنس استیل ۳۰۴ بسیار مقاوم در برابر محیط های اسیدی و خورنده و مرطوب می باشد .
گریتینگ چدنی از جنس چدن داکتیل است و می توان گفت از محکم ترین گریتینگ ها می باشد . گریتینگ چدنی یک نوع صفحه مشبک از جنس چدن ریخته گری است که برای پوشش دهی به کانال های آب، آبروها و زهکش ها در فضاهای شهری، صنعتی و عمومی به کار میرود.
این نوع گریتینگ به دلیل مقاومت فشاری بالا، دوام مناسب در برابر خوردگی و شرایط جوی و توان تحمل بارهای سنگین (مانند عبور خودروها و ماشین آلات) بسیار پرکاربرد است. سطح گریتینگ های چدنی معمولاً زبر یا دندانه دار طراحی میشود تا از لغزش افراد در شرایط بارانی یا مرطوب جلوگیری کند.
همچنین قابلیت ریخته گری به آنها اجازه میدهد در طرحها و اندازه های متنوع حتی با لوگوی سفارشی، تولید شوند.در کنار مزایای بالا گریتینگ چدنی معایبی هم دارد: از جمله وزن نسبتاً زیاد که باعث سختی در حمل و نصب میشود و شکنندگی نسبی در برابر ضربات ناگهانی، چون چدن ذاتاً ترد است.
با این حال اگر با پوشش هایی مانند رنگ اپوکسی یا گالوانیزه محافظت شود عمر بسیار طولانی تری خواهد داشت. به طور کلی گریتینگ چدنی انتخابی مناسب برای پروژه هایی است که نیاز به استحکام بالا، دوام زیاد و امنیت در برابر عبور و مرور دارند.
به طور معمول در طول ۵۰ سانتی متر و عرض ۱۳ تا ۲۰ سانتی متر تولید می شوند .

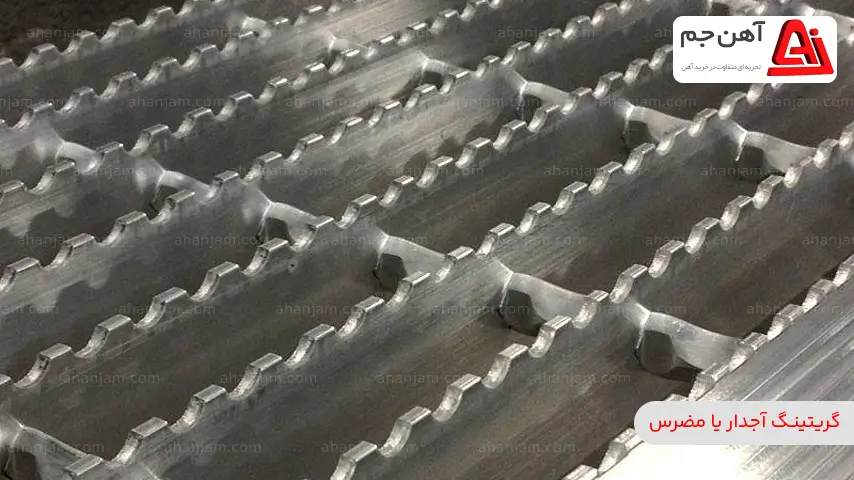

گریتینگ مضرس ظاهری آجدار و دندانه دار دارد .همین ویژگی باعث می شود که میزان لغزندگی را کاهش دهد .درمکان های که امکان لغزندگی به دلیل رطوبت ،روغن و …وجود دارد از این نوع گریتینگ استفاده می شود .در مکان هایی که شرایط جوی باعث لغزندگی آنجا می شود و همین طور در کارخانه هایی که سطوح آنها روغنی باشد برای جلوگیری از لغزش و ایجاد اصطکاک از گریتینگ مضرس یا آجدار یا دندانه دار استفاده می شود .
برای استعلام قیمت تمامی محصولات فولادی از جمله قیمت مفتول مسوار ، قیمت توری مرغی می توانید از ساعت ۱۱ الی ۱۴ به سایت آهن جم مراجعه کنید .
نظرات
سوال یا نظر شما
شما میتوانید نظر یا سوال خود را برای کامنت کنید.نظرات ارسال شده
فرشاد
ما تو پروژههای صنعتی مثل تصفیهخونه یا پالایشگاه، همیشه گریتینگ رو بهجای کفسازی سنگین استفاده میکنیم. دلیلش هم اینه که اولاً عبور تأسیسات زیرش راحته، ثانیاً نظافت و بازدید زیرساختها خیلی سادهتره. فقط چیزی که باید جدی بگیرن، بحث انتخاب جنس و گالوانیزه بودنشه.
yavari
یه قسمت فرق بین گرتینگ پرسلاک و جوشی رو اضافه کنید به متن . اکثراً فقط دنبال ارزونترین هستن. ولی تو واقعیت، گرتینگ جوشی تو محیطهای با بارگذاری ضربهای خیلی بهتر جواب میده. مخصوصاً کارخونه هایی که رفت و آمد لیفتراک یا تجهیزات سنگین دارن. از طرف دیگه اگه ظاهر مهم باشه، پرسلاک تمیزتر در میاد
هادی شریعتی
ما برای پروژه شبکه فاضلاب مشهد از گرتینگ چدنی استفاده کردیم. درسته که مقاومه ولی مشکلش وزن زیادشه و نصب و نگهداری رو سخت میکنه. اگه دست من بود، گرتینگ کامپوزیتی با قاب فلزی میزدم. هم سبکتره، هم ضدزنگ، هم قفل نمیشه زیر خاک و گل. تازه تو پروژههای شهری، گرتینگ سبک باعث میشه دزد نره سر وقتش! واقعیت اینه که جنس گرتینگ باید بر اساس محل نصب انتخاب شه، نه فقط قیمت.
azari
ما روی سکوهای دریایی فقط از گرتینگ فولادی گالوانیزه گرم استفاده میکنیم. نه پلاستیکی جواب میده، نه آلومینیومی. چون شرایط رطوبت و باد و نمک خیلی شدیده و تنها چیزی که تحمل داره، همینه. البته موقع نصب، پیچکردن گرتینگ به شاسیها خیلی مهمه. یهبار پیچها رو محکم نبسته بودن و با حرکت سکو، لق شد. باید اکیپ نصب تجربه داشته باشه، چون گرتینگ چیزیه که اگر بیفته یا لق بشه، خیلی خطرناکه.
مرادی
کسی تجربهای داره برای پروژهای که توش مواد شیمیایی پاشیده میشه، گرتینگ فلزی جواب میده یا بهتره سراغ گرتینگ کامپوزیتی بریم؟ ما بین این دوتا موندیم. از نظر قیمت، فلزی بهتره ولی دوامش تو اون شرایط برامون مهمتره.
آهن جم
اگه محیط حاوی مواد شیمیایی خورنده باشه (مثل اسید، قلیا یا حلالها)، گرتینگ کامپوزیتی (FRP) گزینهی بسیار بهتری
