لچکی یکی از اجزای کلیدی در سازه های فولادی و چوبی است که به شکل مثلث یا اشکال مشابه ساخته می شود و وظیفه انتقال نیرو و توزیع بار بین اعضای سازه را بر عهده دارد. این قطعه اتصالات بین تیرها، ستون ها و مهاربند ها را تقویت کرده و از تمرکز بار در نقاط اتصال جلوگیری می کند. لچکیها از فولاد یا چوب ساخته می شوند و با روش هایی مانند جوشکاری، پیچ و مهره، پرچ یا پرس به سازه متصل می شوند.
لچکی های چوبی در خرپاهای سقف و لچکیهای فولادی برای اتصال تیرها به ستون ها یا اعضای خرپا استفاده می شوند و مقاومت سازه را افزایش می دهند.در این مقاله از آهن جم با کاربرد ها، ویژگی ها و نکات مهم استفاده از آن آشنا میشویم.
لچکی قطعه ورقی است با ضخامت و ابعاد متغیر که به شکل مثلث، مربع یا مستطیل ساخته می شود و اتصالات تیرها، ستونها و مهاربند ها را تقویت کرده و برای جلوگیری از شکست یا تغییر شکل ناگهانی، از تمرکز تنش در نقاط اتصال جلوگیری می کند.
لچکیها از ورق های فولادی با ضخامت ۱۰ تا ۱۲ میلی متر ساخته می شوند و طراحی بال های آنها با بالهای نبشی یکسان است.حتی در برخی موارد به جای لچکی های کوچک میتوان از نبشی لقمه استفاده کرد .
لچکی بین دو بال نبشی یا بین تیر و ستون به وسیله جوش، پیچ یا پرچ متصل میشود .
این صفحات علاوه بر کاربرد در اتصال تیر به ستون و پل به نبشی، می توانند برای تقویت ستون ها و افزایش مقاومت سازه در برابر بارهای دینامیکی مانند زلزله و باد نیز استفاده شوند. نبود آن می تواند باعث تمرکز نیرو و در نتیجه کمانش یا شکست سازه شود.
همچنین برای مقاومت بیشتر در برابر خوردگی، گالوانیزه می شوند. طراحی مناسب، ضخامت کافی و جنس مناسب ورق لچکی نقش مهمی در افزایش دوام و پایداری سازه دارد.

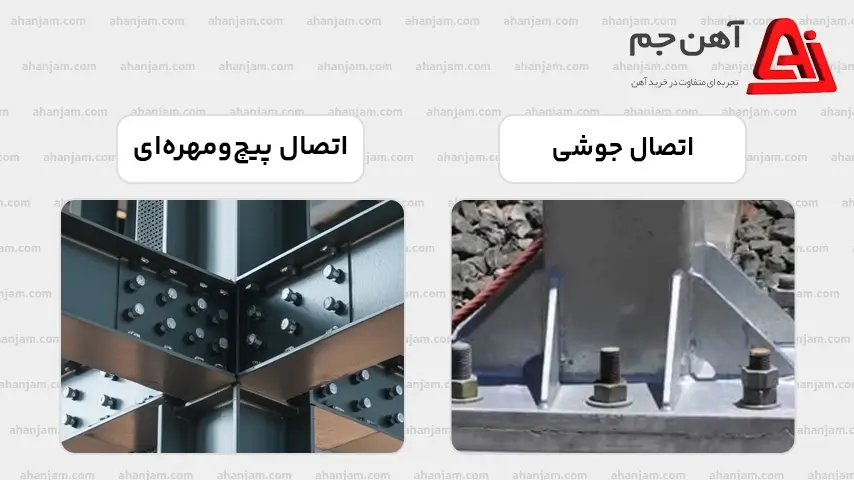

روش اتصالات لچکی در سازه های فولادی بسته به نوع سازه، بارهای وارد بر آن و شرایط اجرایی انتخاب می شوند. روش های اصلی اتصال لچکی شامل اتصال جوشی، اتصال پیچ و مهره ای، اتصال پرچی و اتصال خشک هستند:
لچکی ها برای تقویت اتصالات سازه ای و انتقال نیرو بین اعضای مختلف کاربرد دارند .صفحه لچکی دارای مشخصات خاصی است که در ادامه این مشخصات مانند شکل هندسی، ابعاد و ضخامت، جنس، روش اتصال و ویژگی های آن را بررسی کرده ایم.
شکل هندسی: لچکی ها به اشکال مثلثی، مربع، مستطیل یا چند ضلعی بسته به نوع اتصال و نیاز پروژه تولید میشوند اما عمدتا لچکی به شکل مثلث میباشد و نام آن نیز برگرفته از شکل هندسی آن میباشد .لچک به طور کل به معنای شکل مثلث یا سه گوشه میباشد .
ابعاد و ضخامت: ابعاد و ضخامت این نوع ورق فولادی، با توجه به بار وارده و اندازه سازه مشخص می شود. ورق لچکی دارای ضخامت بین ۱۰ تا ۱۵ میلی متر است و در سازه های سنگین تر تا ۲۰ میلی متر افزایش می یابد.
جنس: ورق لچکی بسته به شرایط محیطی و نوع سازه، از ورق سیاه st37 یا ورق سیاه st52، ورق روغنی، فولاد ضد زنگ، ورق گالوانیزه یا آلومینیوم تولید و استفاده میشود.
روش اتصال: نصب این صفحه فولادی در سازه فلزی با جوشکاری و پیچ و مهره و در لچکی های چوبی با پرس و در سازه های قدیمی با پرچ انجام شده می شود.
ویژگیهای فنی: لچکیها مقاومت بالایی در برابر نیروهای خمشی دارند و با سوراخ کاری دقیق، امکان نصب صحیح پیچ ها را فراهم می کنند. همچنین قابلیت شکل پذیری و جوش پذیری آنا، نصب آسان و پایداری اتصالات را تضمین می کند.
جدول زیر مشخصات فنی لچکی را بهصورت خلاصه نمایش میدهد:
| مشخصه | توضیحات |
|---|---|
| شکل هندسی |
• مثلثی (رایج) • مربعی • مستطیلی • چندضلعی |
| ابعاد و ضخامت |
• ضخامت ۱۰ تا ۱۵ میلیمتر • تا ۲۰ میلیمتر در سازههای سنگین • متناسب با بار وارده و ابعاد سازه |
| جنس |
• ورق سیاه ST37 • ورق سیاه ST52 • فولاد ضدزنگ • گالوانیزه • آلومینیوم • ورق روغنی |
| روش اتصال |
• جوشکاری • پیچ و مهره • پرس (در سازههای چوبی) • پرچ (در سازههای قدیمی) |
| ویژگیهای فنی |
• مقاومت بالا در برابر خمش • سوراخکاری دقیق • شکلپذیری مناسب • جوشپذیری خوب • نصب آسان • پایداری بالا در اتصالات |
لچکیها بر اساس نوع سازه و جنس مورد نیاز طراحی و ساخته می شوند. به عنوان مثال، برای خرپاهای چوبی از لچکی چوبی و برای سازه های فولادی از ورق فولادی استفاده میشود. انتخاب جنس لچکی باید با توجه به مقاومت مورد نیاز، شرایط محیطی و نوع سازه انجام شود. بهعنوان نمونه، در محیط های خورنده از لچکی های گالوانیزه یا فولاد ضد زنگ یا آلومینیوم استفاده میشود .
در وبسایت آهن جم شما میتوانید بهصورت روزانه و لحظهای قیمت سیم خاردار ، قیمت میلگرد ۲۰، قیمت میلگرد سایز ۲۲، قیمت زیگزاگ تیرچه ،قیمت توری پرسی، قیمت توری مرغی را مشاهده کنید. اطلاعات قیمتی سایت هر روز بین ساعت ۱۱ تا ۱۴ بهروزرسانی میشود تا کاربران از دقیقترین نرخهای بازار فولاد بهرهمند شوند.
ورق لچکی ها بسته به جنس مواد اولیه ای که برای ساخت آنها استفاده می شود، می توانند ویژگیها و کاربردهای متفاوتی داشته باشند. انتخاب نوع ورق لچکی به شرایط محیطی، نوع بارگذاری و نیازهای مهندسی پروژه بستگی دارد.
ورق های فولادی کربنی معمولی برای پروژه های عمومی با نیازهای متوسط، ورق های گالوانیزه و ضد زنگ برای شرایط محیطی خورنده و ورقهای آلیاژی برای شرایط خاص حرارتی و صنعتی استفاده می شوند.این ورق ها باید از مقاومت کافی در برابر بارهای مختلف و همچنین شرایط محیطی مختلف برخوردار باشند.به روز کلی قیمت ورق تعیین کننده قیمت لچکی میباشد .
در ادامه، انواع مختلف ورق لچکی بر اساس جنس ماده را بیشتر بررسی میکنیم :
ورقهای فولادی نوع پرکاربرد ورق لچکی هستند. این ورق ها از فولاد با درصد کربن پایین تولید می شوند و برای اتصالاتی که نیاز به مقاومت در برابر بارهای کششی و فشاری دارند مناسب هستند. ورقهای فولادی معمولی علاوه بر مقاومت خوب، قابلیت جوشپذیری عالی دارند و هزینه تولید آن ها نسبت به انواع دیگر کمتر است .
