فلنج ها از اتصالات مهم و پر استفاده در سیستم های لوله کشی و تجهیزات صنعتی هستند که امکان ایجاد اتصال محکم، ایمن و قابل باز و بسته شدن را فراهم می کنند. با استفاده از فلنج میتوان لوله ها، پمپ ها، شیرآلات و مخازن را به سادگی و بدون نگرانی از نشتی یا آسیب به سیستم به هم متصل یا جدا سازی کرد. انتخاب صحیح نوع فلنج، سایز، کلاس فشار و متریال ساخت، نقش مستقیم در ایمنی و دوام خطوط لوله دارد.
در این مقاله از سایت آهن جم، به معرفی انواع فلنج، مشخصات فنی، استانداردها و روش‌های نصب فلنج پرداخته شده تا شما بتوانید بهترین انتخاب را برای پروژه های صنعتی خود داشته باشید.
| موضوع | توضیحات کلی |
|---|---|
| تعریف فلنج | قطعه‌ای دیسکی شکل فلزی برای اتصال محکم و قابل باز و بسته شدن در خطوط لوله. |
| وظیفه اصلی | ایجاد اتصال مکانیکی، آب‌بندی بدون نشتی و امکان تعمیر و جداسازی آسان. |
| متریال‌های رایج | فولاد کربنی، استنلس استیل، فولاد آلیاژی، چدن، آلیاژهای نیکل. |
| مشخصات درج‌شده | سایز، کلاس فشار، جنس، برند، شماره سریال و استاندارد ساخت. |
| ابعاد مهم | سایز، کلاس، رده، ضخامت، قطر پیچ‌ها، تعداد سوراخ‌ها. |
| استانداردها | ASME، ISO/PN، DIN، API، EN 1092-1، JIS. |
| انواع فلنج | گلودار، اسلیپ‌آن، ساکت‌ولد، رزوه‌ای، لپ‌جوینت، کور، RTJ و … |
| کاربردها | صنایع نفت و گاز، پتروشیمی، نیروگاه، آب و فاضلاب، خطوط فشار بالا. |
| مزایا | نصب آسان، تعمیر سریع، آب‌بندی مطمئن، تحمل فشار بالا. |
| نکات انتخاب | هماهنگی با استاندارد خط، انتخاب درست سایز، کلاس و جنس. |
فلنج قطعه ای دایره ای شکل و اغلب فلزی از جنس های فولادی ،چدن یا استیل است که روی آن چند سوراخ برای قرار گرفتن پیچ و مهره ایجاد شده است. وظیفه اصلی فلنج ایجاد یک اتصال محکم و در عین حال قابل باز و بسته شدن میان لوله های هم سایز یا سایز متفاوت و تجهیزات مختلف مانند شیرآلات، پمپ ها و مخازن است.
در بسیاری از خطوط لوله، اگر قطعات را به طور مستقیم جوشکاری کنید. جدا کردن آنها بعداً بسیار سخت یا حتی غیرممکن خواهد بود. اما با استفاده از فلنج، اتصال کاملاً مکانیکی می شود و برای تعمیر، تعویض یا بازرسی میتوان دو بخش را به سادگی از هم جدا کرد.
به فلنج بیرون بند هم گفته میشود. برای آب‌بندی کامل و بدون نشتی اتصال بین دو فلنج قطعه ای به نام گسکت (واشر آب بند) بین آنها قرار می‌گیرد. این گسکت فشار را تحمل می کند و مانع نشتی می شود.
به دلیل استحکام مناسب، نصب آسان و امکان تعمیر ساده فلنج یکی از اتصال دهنده های اصلی در صنایع نفت و گاز، پتروشیمی، ساختمان، نیروگاه ها و حتی برخی سیستم های مکانیکی ساده محسوب میشود.
به طور خلاصه فلنج لبه ای دیسکی شکل برای ایجاد اتصالی مطمئن، ایمن و قابل بازشدن در سیستم های لوله کشی و تجهیزات صنعتی به شمار می‌رود.
مشخصات فلنج اطلاعاتی مانند سایز، کلاس ،ابعاد و… است که روی بدنه آن حک شده است. این اطلاعات به شما کمک می کند بفهمید این فلنج برای چه فشاری ساخته شده، روی چه لوله ای نصب می شود، جنس آن چیست و توسط چه کارخانه ای تولید شده است. دانستن این موارد باعث می شود انتخاب شما دقیق باشد و از بروز اشتباه در نصب یا استفاده جلوگیری شود.
مشخصات مهمی که روی فلنج درج می شوند، شامل موارد زیر می‌باشد:
نشان می دهد فلنج توسط کدام کارخانه یا شرکت ساخته شده و بیانگر کیفیت و سطح استاندارد محصول است.
این عدد با قطر خارجی لوله ای مرتبط است که فلنج روی آن نصب می شود. انتخاب سایز صحیح برای جلوگیری از نشتی و اطمینان از تناسب اتصال ضروری است.
فلنج‌ها بر اساس مقدار فشاری که می توانند تحمل کنند دسته بندی می‌شوند. در استاندارد های مختلف، این مقدار با روش های متفاوتی بیان میشود:
ASME B16.5 : کلاس های ۱۵۰ تا ۲۵۰۰
ISO : با علامت PN (مثلاPN40 ،PN16)
API : برای فشارهای بالا با رده های ۲۰۰۰ تا ۱۵۰۰۰
هر چه کلاس فشار بالا باشد، فلنج ضخیم، مقاوم و مناسب شرایط سنگین تر است.
سطح محل قرارگیری گسکت بسته به نوع طراحی فلنج می تواند به شکل صاف، شیار‌دار یا به صورت برجسته ساخته شود این بخش نقش مهمی در آب بندی اتصال دارد.

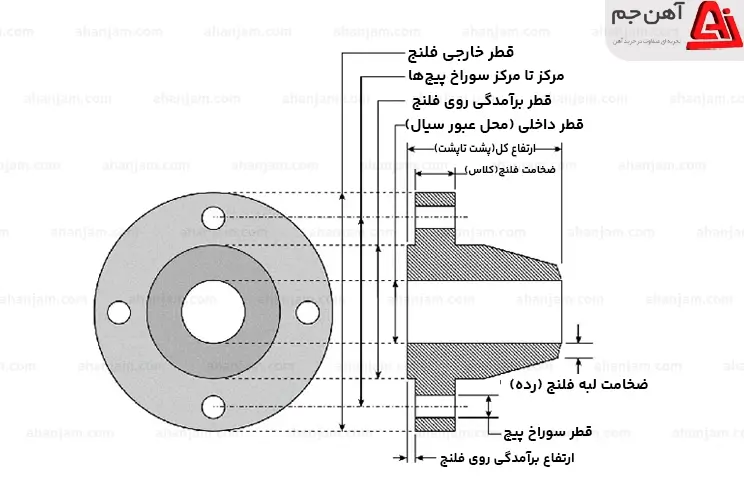

تمام جزئیات مربوط به قطر داخلی و خارجی، تعداد و فاصله سوراخ ها، ضخامت و سایر اندازه های بدنه فلنج در استاندارد ها تعیین شده و روی محصول نیز حک می شود.
فلنج ها اغلب از فولاد و آلیاژهای فولادی ساخته می شوند. هرچند برخی مدل ها از چدن، پلی اتیلن یا آلیاژهای خاص نیز تولید می شوند. نوع متریال مقاومت فلنج در برابر فشار، دما و خوردگی را مشخص می کند.
گاهی فلنج برای افزایش مقاومت یا بهبود ساختار، تحت عملیات حرارتی قرار می گیرد. کد مربوط به این فرآیند روی آن حک شده تا نوع فرآوری انجام شده روی فلز مشخص باشد.
برای پیگیری کیفیت، کنترل تولید و ردیابی محصول استفاده می شود.
