دما و فشار قابل تحمل برای لوله ها بخ مضخصات فنی لوله بستگی دارد . در سیستم های انتقال سیالات تنها چیزی که جریان را ایمن و بی دردسر پیش میبرد لوله هایی هستند که بتوانند در برابر فشار و دمای بالا دوام بیاورند . اما نکته اینجاست که این دو عامل رابطه ای حساس و معکوس با هم دارند . به زبان ساده اگر فشاری بالا رود تحمل دما پایین میاید و بالعکس.
انتخاب لوله مناسب فقط به جنس یا ضخامت آن محدود نمیشود بلکه دانستن محدوده مجاز فشار و دما کلید اصلی پیشگیری از شکست ، نشتی یا خرابی سیستم است . در این مقاله از آهن جم بررسی میکنیم که چه عواملی بر ظرفیت تحمل لوله ها اثر میگذارند ، چطور باید آنها را محاسبه کرد و چرا دانستن این اطلاعات برای هر مهندس یا تکنسین ضروری و حیاتی است .
دسترسی سریع به محتوای مقاله
وقتی از فشار قابل تحمل در سیستم لوله کشی صحبت میکنیم منظور بیشترین فشاری است که اجزای این سیستم از خود لوله گرفته تا کوچک ترین اتصال میتوانند بدون ایجاد نشتی ، تغییر شکل یا شکست تحمل کنند . نکته مهم اینجاست که این مقدار نه بر اساس قوی ترین بخش بلکه بر پایه ضعیف ترین نقطه سیستم تعیین میشود چرا که آسیب پذیر ترین بخش حدود عملکرد کل سیستم را مشخص میکند .

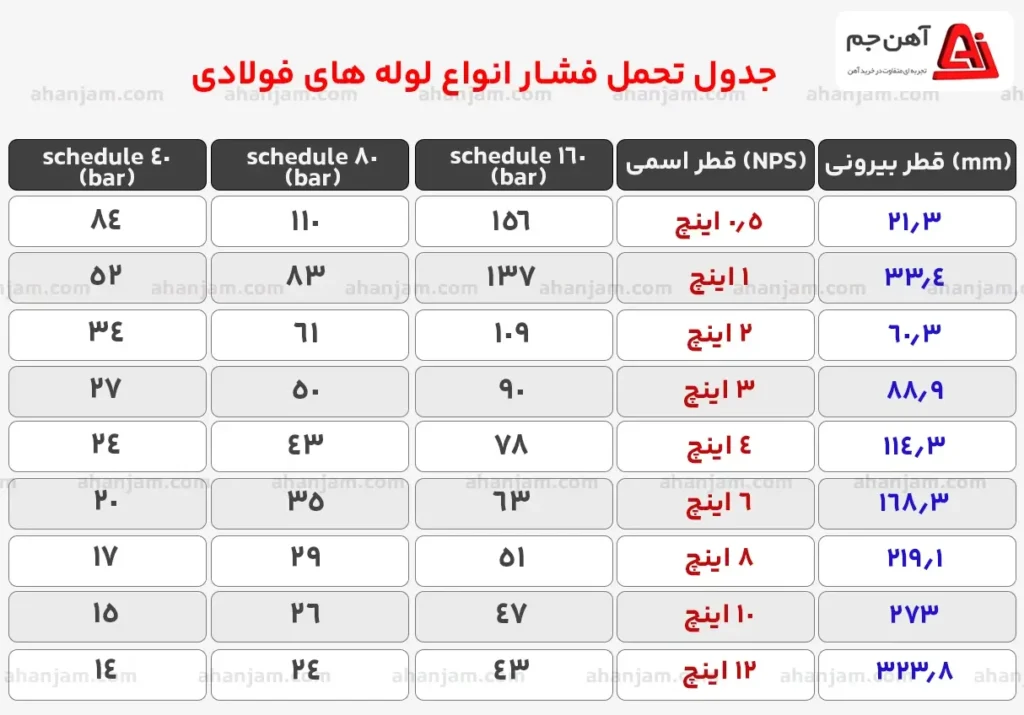

فشار مجاز یک سیستم لوله کشی تحت تأثیر عواملی چون جنس ماده سازنده ، نوع ساخت ، ضخامت دیواره و دمای عملیاتی قرار دارد و معمولاً به صورت کلاس های فشاری بر حسب بار کیلوگرم بر سانتی متر مربع یا بار طبقه بندی میشود . آگاهی از این پارامتر حیاتی نه تنها ضامن عملکرد ایمنی سیستم است بلکه در انتخاب تجهیزات مناسب برای شرایط کاری مختلف نقش بسیار مهمی دارد .
برای هر دمایی نیاز است لوله مقاومت کافی داشته باشد . میزان استحکام لازم برای هر لوله در دماهای مختلف در جدول زیر قرار گرفته است :
| دما (°C) |
دما (°F) |
تنش آنیل (MPa) |
تنش آنیل (psi) |
تنش سخت‌کاری (MPa) |
تنش سخت‌کاری (psi) |
|---|---|---|---|---|---|
| ۳۸ | ۱۰۰ | ۴۱ | ۶۰۰۰ | ۷۱ | ۱۰۳۰۰ |
| ۶۵ | ۱۵۰ | ۳۵ | ۵۱۰۰ | ۷۱ | ۱۰۳۰۰ |
| ۹۴ | ۲۰۰ | ۳۴ | ۴۹۰۰ | ۷۱ | ۱۰۳۰۰ |
| ۱۲۱ | ۲۵۰ | ۳۳ | ۴۸۰۰ | ۷۱ | ۱۰۳۰۰ |
| ۱۵۰ | ۳۰۰ | ۳۲ | ۴۷۰۰ | ۶۹ | ۱۰۰۰۰ |
| ۱۷۷ | ۳۵۰ | ۲۷ | ۴۰۰۰ | ۶۶ | ۹۷۰۰ |
| ۲۰۵ | ۴۰۰ | ۲۰ | ۳۰۰۰ | ۶۴ | ۹۴۰۰ |
تعیین دقیق ظرفیت تحمل فشار و دمای لوله ها سنگ بنای ایمنی و کارآمدی هر سیستم لوله کشی است . این پارامتر ها به ویژه در نقاط حساس مانند فلنج ها که معمولاً ضعیف ترین حلقه زنجیره محسوب میشوند نقش حیاتی دارند و هرگونه بی توجهی به آنها میتواند منجر به آسیب های جبران ناپذیر و اختلالات گسترده در عملکرد سیستم گردد.
در صنایع هایی همچون نفت ، گاز، پترو شیمی و نیرو گاهی پایبندی به استاندارد های تحمل فشار و دما تضمین کننده پایداری ، جلوگیری از نشت و انفجار و حفاظت از جان و سرمایه های انسانی و مادی است . افزون بر این انتخاب صحیح متریال و طراحی بهینه با در نظر گرفتن شرایط عملیاتی باعث افزایش دوام سیستم ، کاهش هزینه های تعمیر و نگهداری و حفظ محیط زیست میشود.
همچنین در مواردی که لوله ها به صورت روکار نصب میشوند و در معرض تغییرات محیطی و تنش های مکانیکی قرار دارند اهمیت شناخت دقیق محدودیت های تحمل فشار و دما بیش از پیش برجسته میشود . به همین دلیل آگاهی کامل و رعایت دقیق این پارامتر ها رمز موفقیت در طراحی و اجرای سیستم های انتقال سیالات با عملکردی ایمن ، پایدار و مطمئن است .
در مهندسی لوله کشی صنعتی تعیین دقیق فشار طراحی بر اساس استاندارد ASME B31.3 پایه ای اساسی برای تضمین ایمنی ، دوام و کارایی سیستم های انتقال سیالات به شمار میرود . این استاندارد تصریح میکند که فشار طراحی هر جزء باید برابر یا بیشتر از شدید ترین شرایط دمایی و فشاری پیش بینی شده در سیکل کاری باشد تا سیستم در بحرانی ترین شرایط عملکرد پایدار و مطمئنی داشته باشد.
انتخاب ضخامت لوله و کلاس فشاری اجزا مستقیماً تابع این پارامتر ها ست و تعیین صحیح آنها کلید جلوگیری از شکست های احتمالی و افزایش عمر مفید سیستم است .
استاندارد ASME B31.3 به واسطه چارچوب مهندسی منسجم و فرمول بندی های دقیق خود به مهندسان امکان میدهد طراحی هایی مستحکم ، اقتصادی و ایمن داشته باشند که در شرایط عملیاتی پیچیده نیز کارایی و اطمینان کامل را تضمین نماید.
عوامل متعددی بر میزان تحمل دما و فشار لوله ها تأثیر گذارند که در انتخاب و طراحی سیستم های لوله کشی نقشی اساسی دارند. درک کامل این عوامل و تلفیق آنها در فرآیند طراحی تضمین کننده انتخاب لوله ای با مقاومت و دوام مناسب برای شرایط کاری مشخص خواهد بود و از بروز خسارات و خرابی های احتمالی جلوگیری میکند.
| موضوع | خلاصه توضیحات |
| رابطه فشار و دما | افزایش یکی باعث کاهش تحمل دیگری میشود؛ رابطه‌ای معکوس دارند. |
| عوامل موثر در فشار مجاز | جنس، نوع ساخت، ضخامت دیواره، دمای عملیاتی |
| انواع لوله و تحمل فشار/دما | مانیسمان > درزدار > گالوانیزه (بر اساس ساختار و کاربرد) |
| اهمیت تعیین دقیق مقادیر | جلوگیری از نشتی، انفجار، شکست و افزایش ایمنی |
| استاندارد ASME B31.3 | پایه طراحی فشار و دما برای اجزای صنعتی با ایمنی بالا |
| عوامل کلیدی مؤثر | جنس فولاد، ضخامت، قطر، روش تولید، شرایط محیطی، نوع اتصال، نوع سیال |
| روش‌های محافظت | لوپ انبساطی، خم L، بست‌ها، آلیاژهای با انبساط کم، قطعات آکاردئونی |
| اقلام حساس لوله‌کشی | فلنج‌ها، شیرآلات، گسکت‌ها، اتصالات (بر اساس کلاس فشار طراحی میشوند) |
| روش تعیین ضخامت | تحلیل شرایط واقعی یا روش محافظه‌کارانه براساس کلاس فلنج |
| نکات نهایی طراحی | ضخامت بر اساس فشار بیشینه تعیین و در کل سیستم اعمال شود |
استعلام قیمت انواع لوله ها از جمله قیمت لوله داربستی ،قیمت لوله گالوانیزه، قیمت لوله گازی سپاهان،قیمت لوله صنعتی سبک، لوله جدار چاه،قیمت لوله مانیسمان، قیمت لوله اسپیرال را می توانید با تماس با شماره ۰۳۱۴۲۰۲ استعلام بگیرید .
برای حفظ عملکرد مطلوب و دوام سیستم های لوله کشی مدیریت هوشمندانه تغییرات دما و فشار ضروری است. برای این منظور راهکارهای زیر توصیه میشود:
در لوله کشی توکار، مصالح پوششی مانند بتن و گچ ممکن است تا حدی حرکت حرارتی لوله را محدود کنند اما این به معنی حذف الزامات طراحی نیست. در نواحی انشعاب یا تقاطع ها که احتمال تجمع تنش حرارتی بیشتر است، توصیه می شود از فوم یا اسفنج های انعطاف پذیر یا دیگر مصالح لغزنده استفاده شود تا حرکت آزاد لوله محدود نشده و تنش های موضعی کاهش یابند.
