سوله به سازه ای فلزی با دهانه های بزرگ گفته میشود که معمولاً بدون ستون میانی ساخته شده و برای فضاهای صنعتی و بزرگ مقیاس کاربرد دارد. سوله ها ارتفاع زیادی برای عبور ماشین آلات یا جرثقیل دارند. سرعت اجرای آنها نسبت به سازه‌های بتنی بیشتر است وقابلیت گسترش و توسعه در آینده دارند.
طراحی و ساخت سوله باید بر اساس اصول مهندسی و با استفاده از مصالح سازگار با شرایط محیطی و کاربری سازه انجام شود. همچنین در ساخت سوله ها باید استانداردهای لازم انجام شود تا در نتیجه امنیت، دوام و عملکرد درست سازه ایجاد شود.
در این مقاله از سایت آهن جم به معرفی سوله و همه نکات مربوط به آن، تجهیزات مورد نیازو مزایا و معایب پرداخته ایم.
دسترسی سریع به محتوای مقاله
سوله یک سازه فلزی بزرگ با سقف شیب دارو بدون ستون میانی است که دهانه بلندی دارد و برای پوشش فضاهای بزرگ مناسب است و بر اساس محاسبات فنی و مهندسی طراحی و اجرا میشود.

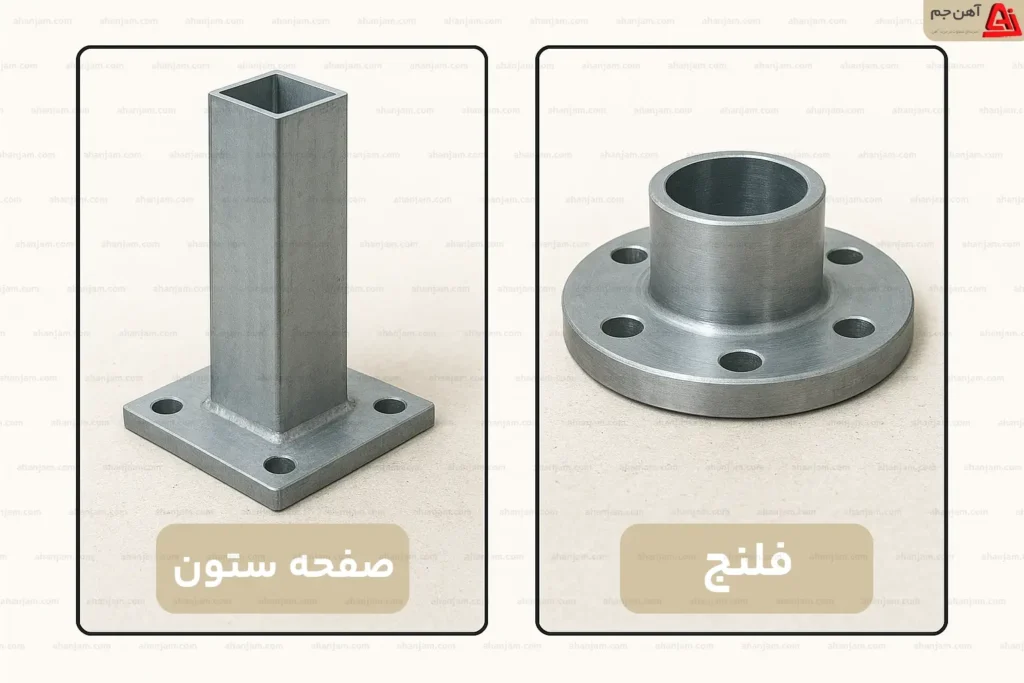

ستون های سوله از پایین با صفحه ستون به فونداسیون متصل می شوند تا از لرزش‌ها جلوگیری کنند. اسکلت فلزی پایدار بماند. برای آسانی نصب و اجرای سقف شیب دار، قسمت بالایی ستون ها نیز به وسیله اتصالات فلنجی به رفترها یا فریم سقف وصل میشود.
سوله‌ها در صنایع مختلف از جمله کارخانه ها، انبارها، سالن‌های ورزشی، مرغداری‌ها، دامداری ها، تعمیرگاه ها، آشیانه های هواپیما، فروشگاه‌ها و پروژه‌ه ای کشاورزی کاربرد دارند. این سازه ها برحسب نوع کاربری، ابعاد و دهانه های متفاوتی دارند.
در طراحی سوله، پارامترهایی مانند دهانه، ارتفاع ستون ها، طول سازه، میزان تحمل بار برف و باد، شیب سقف و نوع پوشش سقف و دیواره ها همگی بر اساس کاربری سوله در نظر گرفته میشود .مثلا طراحی و اجرای یک سوله بهداشتی با شوله صنعتی تفاوت دارد.
در ایران سوله سازی بیشتر از ۷۵ سال سابقه دارد و در این مدت، مهندسین داخلی توانسته اند سازه هایی مشابه نمونه‌های اروپایی طراحی و اجرا کنند. هدف از طراحی سوله ها و اجرای آن ها بهینه سازی فضای داخلی، کاهش هزینه ها و ایجاد محیطی کاربردی و مقاوم برای فعالیت های صنعتی، تجاری، ورزشی و کشاورزی است.
سوله بدون در نظر گرفتن نوع و کاربرد آن به طور کلی از اجزای اصلی و جانبی ساخته می شود که وظیفه تحمل بار، انتقال نیرو و ایجاد پایداری سازه را بر عهده دارند. ما در دو جدول زیر اجرای اصلی و اجزای جانبی سوله را برای درک سریع شما از وظایف هر جزء ارائه داده ایم:
جدول اعضای اصلی سوله و اهمیت شان:
| عضو اصلی | وظیفه | اهمیت وجود |
|---|---|---|
| ستون‌ها | انتقال بار سقف و دیوارها به فونداسیون | ستون‌ها اسکلت عمودی سوله هستند و نبود یا ضعف آنها باعث ناپایداری کل سازه میشود |
| رفترها (تیرهای اصلی سقف) | تحمل بار سقف و انتقال آن به ستون‌ها | رفترها شکل کلی سوله و توان تحمل بارهای ثقلی و برف را تعیین میکنند |
| پی یا فونداسیون | انتقال بار کل سازه به زمین | فونداسیون ضامن پایداری سوله و جلوگیری از نشست و واژگونی است |
| مهاربندها | مقابله با نیروهای جانبی مانند باد و زلزله | مهاربندها نقش حیاتی در ایمنی سازه و کنترل تغییرشکل‌ها دارند |
| قاب‌های اصلی (ستون + رفتر) | تحمل بارهای اصلی و شکل‌دهی سازه | قاب اصلی، استخوان‌بندی سوله بوده و تمام بارها بر اساس آن طراحی می‌شوند |
اجزای فرعی سوله و اهمیت استفاده از آنها:
| جزء فرعی | وظیفه | اهمیت استفاده |
|---|---|---|
| وال پست (ستون فرعی) | مهار دیوارها و اتصال آنها به سازه اصلی | از تخریب دیوارها در برابر باد و نیروهای جانبی جلوگیری می‌کند |
| پرلین یا لاپه | تحمل بار پوشش سقف و انتقال آن به رفترها | باعث توزیع یکنواخت بار سقف و افزایش عمر پوشش میشود |
| سگراد (میل مهار سقفی) | مهار ورق‌های سقف و جلوگیری از کمانش | پایداری سقف را افزایش داده و از لرزش و تغییر شکل جلوگیری می‌کند |
| سینه‌بند | تقویت اتصال ستون و رفتر | کاهش لنگر و افزایش مقاومت اتصال قاب‌ها |
| پیچ و مهره‌ها و اتصالات فلنجی | اتصال اجزای مختلف سوله به یکدیگر | اجرای سریع، ایمن و امکان باز و بسته کردن سازه را فراهم می‌کند |
| اجزای جانبی (در، پنجره، گاتر، پوشش سقف) | تکمیل عملکرد و بهره‌برداری سوله | کاربری، آب‌بندی و استفاده عملی از سوله را ممکن می‌سازد |
سوله یک اسکلت فولادی است که از انواع پروفیل و محصولات فولادی از جمله تیرآهن، تیر ورق، ورق آهن، ورق گالوانیزه یا رنگی، نبشی و ناودانی، انواع قوطی و پروفیل ها و… در ساخت آن استفاده میشود. در سوله های کوچک یا پیش ساخته از آلومینیوم و یا حتی چوب هم استفاده میکنند و پوشش سقف و دیوارهای آن را هم از ورق گالوانیزه، ساندویچ پنل و یا کامپوزیت میسازند. فونداسیون سوله معمولاً بتن مسلح است تا استحکام سازه را بالا ببرد.
سوله ها به دلیل کاربرد صنعتی، به استحکام بالا نیاز دارند به همین دلیل برای ساخت آن ها باید در انتخاب متریال مصرفی دقت کنید. برخی محصولات فولادی مورد استفاده در سوله در جدول زیر معرفی شده است.
| محصول آهنی | محل استفاده در سوله | کاربرد اصلی |
|---|---|---|
| تیرآهن (IPE / INP / IPB) | ستون‌ها، تیرهای فرعی، فریم‌های سبک، سکوی جانبی | انتقال بار ثقلی، اجرای سازه‌های جانبی، مناسب سوله‌های کوچک یا الحاقی |
| تیرورق | ستون اصلی، رفتر (تیر شیب‌دار سقف)، قاب‌های اصلی سوله | تحمل دهانه‌های بزرگ، بار برف و باد، مناسب سوله‌های صنعتی سنگین و دهانه‌بلند |
| ورق آهن (سیاه) | ساخت تیرورق، پلیت‌های اتصال، کف‌ستون، ورق تقویتی | افزایش مقاومت اتصالات، ساخت مقاطع سفارشی، توزیع تنش |
| ورق گالوانیزه | پوشش سقف و دیوار، آبرو، فلاشینگ | محافظت در برابر رطوبت و خوردگی، پوشش سبک و اقتصادی |
| ورق رنگی | پوشش نهایی سقف و دیوار (نمای بیرونی) | زیبایی ظاهری، مقاومت در برابر زنگ‌زدگی، کاهش هزینه نگهداری |
| نبشی | بادبندها، مهار پرلین، اتصال تیر به ستون، لبه‌ها | تقویت اتصالات، مهار جانبی سازه، جلوگیری از تغییرشکل |
| ناودانی | پرلین سقف، تیر فرعی، قاب‌های سبک | نگهداری پوشش سقف، انتقال بار به فریم اصلی |
| قوطی و پروفیل صنعتی | بادبند سقف و دیوار، چارچوب در و پنجره، سازه‌های فرعی | افزایش پایداری جانبی، اجرای اجزای غیرسازه‌ای |
| پروفیل سبک (مبلی) | درب، پنجره، پارتیشن، سازه‌های داخلی | وزن کم، اجرای سریع، مناسب بخش‌های غیر باربر |
