جک سقفی یا جک ساختمانی ابزاری برای نگه داشتن سقف ها در سازه در حال ساخت یا تعمیرمیباشد و به صورت موقت تا زمان ساخت یا تعمیر سقف استفاده میشود. استفاده از آن باعث میشود که از سقوط یا آسیب سقف و مصالح جلوگیری شود و کارگران بتوانند با امنیت کامل کار خود را انجام دهند.
جک سقفی که پرکاربرد ترین آن از جنس لوله فولادی است، قابلیت تنظیم ارتفاع دارد و با تحمل بار مناسب به پایداری اجزای مختلف سازه و امنیت کارگران کمک میکند. انتخاب درست نوع جک، ارتفاع مناسب و رعایت استانداردهای نصب، در کیفیت، ایمنی و دوام سازه تاثیر زیادی میگذارد.
در این مقاله از سایت آهن جم، جک ساختمانی را به طور کامل به شما معرفی کرده ایم و به بررسی نکات نگهداری و استانداردهایی که هنگام نصب باید رعایت شوند پرداخته ایم.
دسترسی سریع به محتوای مقاله
جک سقفی یا جک ساختمانی یا جک آرماتور بندی، یک ستون فلزی از جنس لوله فولادی است که قابلیت تنظیم ارتفاع دارد و برای نگه داشتن موقت سقف ها و اجزای مختلف ساختمان در حین ساخت یا تعمیر استفاده میشود. این ستون مانع از ریزش سقف میشود تا کارگران بتوانند با امنیت کامل زیر سقف فعالیت کنند.
جکهای سقفی از لحاظ وزنی در دو نوع سبک و سنگین تولید میشوند. جک سبک برای تحمل بار کم و جک سنگین برای تحمل بار زیاد و فشار بالا طراحی شده است. در برخی جک های شاقول شمعهای کمکی نیز به صورت دو بازوی کوچک و بزرگ شبیه گونیا قرار میگیرند تا فشارهای جانبی را تحمل کنند و سازه را صاف و تراز نگه دارند.
جک سقفی برای انواع سقف ها مانند تیرچه بلوک، طاق ضربی، یونولیت و وافل میتواند استفاده شود و با توجه به ارتفاع پروژه، اندازه آن نیز تغییر میکند. این محصول یکی از ابزارهای پایه ای در قالب بندی و ساخت سقف ها به حساب میآید و نقش مهمی در پایداری، ایمنی و کیفیت ساختمان دارد.

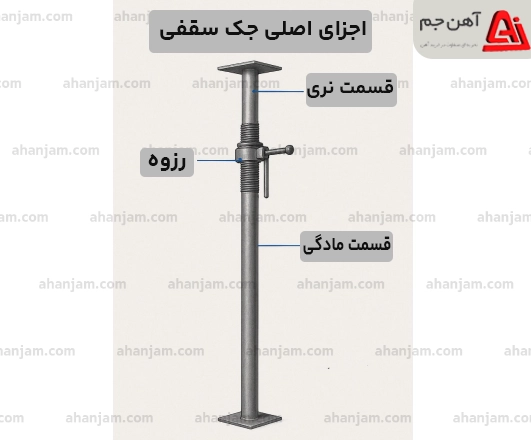

جک سقفی از ۳ بخش نری و مادگی و رزوه تشکیل میشود. قسمت پایین جک از لوله ای با قطر ۶ سانتی متر و ضخامت ۲ میلی متر ساخته میشود و نقش مادگی دارد و قسمت بالایی آن لوله ای با قطر ۵ سانتی متر و ضخامت ۲.۵ میلی متر است. که نقش نری دارد . لوله بالایی به صورت نری در لوله پایینی قرار میگیرد .
به منظور تنظیم دقیق ارتفاع، روی لوله نری مجموعه ای از سوراخ ها با فاصله های منظم ۱۰ سانتی متری ایجاد میشود که به کمک پین های فنردار در موقعیت دلخواه قفل میشوند. این بخش سپس از طریق پیچ و مهرههای تعبیه شده روی قسمت مادگی و با استفاده از گوه و انواع رزوهها به صورت محکم و ایمن به یکدیگر متصل میگردد. همچنین بسته به نوع جک و طراحی سازه، لوله نری جک می تواند به صورت ثابت یا متحرک تولید شود تا انعطاف پذیری بیشتری در اجرا فراهم کند.
جک سقفی از سه بخش اصلی نری، مادگی و رزوه تشکیل شده است. این سه قسمت با هم، به جک توانایی نگه داشتن قالب ها و سقف های سازه ای و تحمل بار سقف را میدهند. در ادامه به بررسی کلی این اجزا پرداخته ایم.
| بخش جک سقفی | توضیح و عملکرد | اجزا و نکات مهم | نقش در ایمنی و عملکرد جک |
|---|---|---|---|
| لوله جک | ستون فلزی توخالی و قابل تنظیم که به عنوان بدنه اصلی جک عمل میکند | لوله استوانهای فولادی، گاهی با سوراخهای تنظیم ارتفاع و رزوه | انتقال بار سقف، نگهداشتن نری و مادگی، ایجاد استحکام و پایداری کلی جک |
| نری | لوله داخلی توخالی و قابل تنظیم که در پایین جک قرار میگیرد | لوله استوانهای، صفحه فلزی در انتها، سوراخهای تنظیم ارتفاع | انتقال بار سقف به زمین، امکان تنظیم ارتفاع، جلوگیری از فرو رفتن در سطح تکیهگاه |
| مادگی | قطعه پایه که نری درون آن قرار میگیرد و با رزوهها تثبیت میشود | قاب نگهدارنده، رزوهها | نگهداشتن نری در جای خود، انتقال فشار به پایه، تثبیت ارتفاع |
| رزوه | بخش مارپیچی روی نری یا مادگی | دندانههای مارپیچی | اتصال مکانیکی نری و مادگی، امکان تنظیم دقیق ارتفاع |
| پایه / پلیت زیرین | بخش پایین جک که روی زمین قرار میگیرد | صفحه فلزی | توزیع یکنواخت بار، جلوگیری از فرو رفتن جک |
| پین / پیچ و مهره تنظیم ارتفاع | تثبیت ارتفاع جک | پینها یا پیچها که از سوراخهای نری و مادگی عبور میکنند | تثبیت ایمن و پلهای ارتفاع |
| سوراخهای تنظیم ارتفاع | محل عبور پینها یا پیچها | روی نری تعبیه شدهاند | امکان تنظیم دقیق ارتفاع جک |
| صفحه بالایی / کلاهک بارگیر | گاهی روی نری یا بالای جک قرار میگیرد | صفحه فلزی | توزیع یکنواخت بار سقف روی جک |
| مهره یا پیچ رزوهای | برای چرخش نری روی رزوه | مهره یا پیچ | تثبیت دقیق ارتفاع و قفل کردن نری |
| صلیب / قاب ضربدری | ساختار فلزی ضربدری که بین نریها و پایهها نصب میشود | میلههای فلزی به شکل ضربدری | افزایش ثبات جانبی جک، جلوگیری از کج شدن یا لغزش در طول بارگذاری |
قسمت نری :
قسمت نری جک سقفی در واقع یک لوله داخلی توخالی و قابل تنظیم است که در پایین جک قرار میگیرد و نقش اصلی آن، انتقال بار سقف به زمین یا سطح تکیه گاه است. پایین جک همان بخشی است که جک روی زمین یا سطح ثابت قرار می گیرد و بار سازه را مستقیماً به زمین منتقل میکند.
شکل قسمت نری شبیه یک لوله استوانه ای توخالی بوده و در انتهای آن یک صفحه فلزی (پلیت) قرار دارد. این صفحه فلزی فشار وارد بر سطح تکیه گاه را به طور یکنواخت پخش میکند تا لوله در زمین فرو نرود یا باعث آسیب سطح نشود.
قسمت نری داخل لوله پایه یا قسمت پایین جک قرار میگیرد و مانند یک لوله تلسکوپی کوچک عمل میکند. با استفاده از سوراخ های منظم که اغلب فاصله بین آنا ۱۰ سانتی متر میباشد، ارتفاع جک تنظیم میشود. پین یا پیچ و مهره ها از طریق این سوراخ ها، نری را به مادگی یا پایه متصل میکنند.
قسمت مادگی :
قطعه پایه یا مادگی جک سقفی همان بخشی است که قسمت نری (لوله داخلی قابل تنظیم) درون آن قرار میگیرد و با استفاده از رزوهها و پیچها، ارتفاع جک به دقت تنظیم و ثابت میشود. رزوهها اجازه می دهند تا با چرخاندن یا محکم کردن پیچ، نری در موقعیت مورد نظر قفل شده و از حرکت اضافی جلوگیری کند.
به طور کلی مادگی مانند یک قاب نگهدارنده، نری را محکم در جای خود نگه میدارد و فشار سقف را به پایه منتقل میکند.
رزوه :
رزوه، همان بخش مارپیچی و دندانه دار جک است که روی نری یا مادگی قرار دارد و در عملکرد جک تاثیر زیادی میگذارد. رزوه دو وظیفه مهم دارد:
رزوه باعث میشود نری به طور محکم درون مادگی قرار گیرد و از لغزش یا بیرون آمدن آن جلوگیری میکند.
با چرخاندن نری یا مادگی روی رزوه، ارتفاع جک به صورت پله به پله و دقیق تغییر میکند. این مکانیزم شبیه یک پیچ و مهره بزرگ عمل کرده و با هر چرخش، جک به مقدار مشخصی بالا یا پایین رفته و در موقعیت مورد نظر، ثابت نگه داشته میشود.
همان بخش پایین جک است که روی زمین یا سطح تکیه گاه قرار میگیرد.وظیفه آن توزیع یکنواخت بار و جلوگیری از فرو رفتن جک در زمین است.
از طریق سوراخ های نری و مادگی ارتفاع جک را تثبیت میکنند.اجازه میدهند ارتفاع جک به صورت پله ای و ایمن تنظیم شود.
به صورت منظم روی نری قرار دارند.محل عبور پین یا پیچ برای تثبیت ارتفاع جک هستند.
گاهی روی نری یا بالای جک قرار میگیرد تا بار سقف یا سازه به صورت یکنواخت روی آن پخش شود.
برای چرخش نری روی رزوه و تثبیت دقیق ارتفاع آن به کار میرود.
قطعه فلزی ضربدری که بین نری ها و پایه ها قرار میگیرد و ثبات جانبی جک را افزایش داده و از کج شدن یا لغزش آن جلوگیری میکند.
