انکراژ یا میل مهار نقش کلیدی در افزایش پایداری سازه ها ایفا میکند . این ابزارها با انتقال بارهای کششی به خاک یا سایر سازه ها تضمین کننده استحکام و دوام بیشتر بنا ها هستند. شناخت دقیق عملکرد و کاربردهای آن ها موجب بهبود ایمنی و کاهش هزینه های اجرایی میشود. در این مقاله از آهن جم به برسی کلی و تمامی نکات در مورد انکراژ یا میل مهار پرداخته ایم.
| عنوان | توضیحات |
|---|---|
| تعریف | تکنیکی برای افزایش پایداری گودها و شیبها از طریق انتقال نیروی کششی به لایههای مقاومتر خاک یا سازههای مجاور |
| اجزای اصلی | میل مهار (کابل یا میله فولادی)، غلاف، سر انکر (پلیت یا هد)، گروت، سیستم کشش و پیشتنیدگی |
| عملکرد | جلوگیری از رانش خاک و جابجایی جانبی با ایجاد نیروی پیشتنیده در میل مهار و انتقال آن به توده مقاوم خاک یا سنگ |
| روش اجرا | گودبرداری جزئی → حفاری گمانه → نصب میل مهار → تزریق گروت → پیشتنیدگی → پوشش نهایی (مش و شاتکریت) |
| روشهای تزریق گروت | ثقلی، تحت فشار (پمپاژ)، مرحلهای |
| طول معمول گیرداری | بین ۴ تا ۸ متر، حداقل ۶ متر برای ماسههای ریز تا متوسط |
| انواع کاربردها | پایدارسازی گود، تثبیت شیب، تحکیم زمین، کنترل فشار آب، مقاومسازی سازههای فرسوده، پروژههای صنعتی و دریایی |
| مزایای انکراژ | کاهش تغییر شکل، بهبود ایمنی، نیاز به فضای کم، حذف نگهدارنده موقت، صرفهجویی در زمان و هزینه، کنترل فشار آب، قابل استفاده در خاکهای متنوع |
| معایب انکراژ | هزینه بالا در پروژههای کوچک، نیاز به تخصص و تجهیزات، محدودیت در خاکهای نرم یا مجاور ساختمانها، آلودگی صوتی، احتمال باقیماندن مهارها |
| نکات طراحی | بررسی مقاومت برشی خاک، اثر آب زیرزمینی، پیشبینی حالات شکست، رعایت فاصله از سازههای مجاور، دریافت رضایتنامه حقوقی |
| حالات شکست احتمالی | شکست تاندون، جدا شدن از بخش گیردار، بیرونزدگی، گسیختگی دیوار، واژگونی، لغزش سطحی |
| تفاوت با نیلینگ | انکراژ فعال است (پیشتنیده)، نیلینگ غیرفعال؛ انکراژ مناسب برای گودهای حساس به تغییرمکان |
| مناسبترین شرایط اجرا | در خاکهای نسبتاً مقاوم، دیوارههای گودهای عمیق، پروژههای مجاور سازههای حساس، مناطق با سطح آب زیرزمینی کنترلشده |
| محدودیتها | خاکهای خیلی نرم، وجود حفرات زیرزمینی، آب زیرسطحی بدون زهکشی، پروژههای کمعمق |
| طول عمر سیستم | بین ۷۵ تا ۱۰۰ سال برای سیستمهای دائمی |
| مصالح مورداستفاده | فولاد (استرند یا میلگرد)، دوغاب سیمانی، غلافهای پلاستیکی یا فولادی، جک پیشتنیدگی |
| الزامات پیشاجرایی | مطالعات ژئوتکنیک، بررسی سازههای مجاور، تعیین سطح آب، دریافت مجوزها، طراحی مهندسی |
| سیستم زهکشی همراه | نوار زهکشی، سوراخهای تخلیه، فیلتر ژئوتکستایل؛ برای کاهش فشار آب منفذی |
| نوع پروژههای مناسب | تونلها، اسکلهها، سدها، دیوارههای حائل، سازههای مترو و زیرزمینی، پایداری شیبها و جادههای کوهستانی |
| استانداردهای مرتبط | ASTM D4435, BS 8081, FHWA-NHI-14-007, DIN 4125, ISRM Guidelines |
دسترسی سریع به محتوای مقاله
انکراژ یا میل مهار یکی از روش های کارآمد و پیشرفته در پایدارسازی گود برداری های عمیق و شیب ها به شمار میرود که دو ناحیه از خاک با مقاومت متفاوت را به صورت موثر به یکدیگر متصل میکند و از جابجایی های جانبی و رانش خاک جلوگیری مینماید. این تکنیک با اعمال نیروی پیش تنیدگی بر میل مهارها باعث افزایش چشمگیر مقاومت و پایداری خاک میشود و کنترل تغییرشکل های سازه ای را بهبود میبخشد .

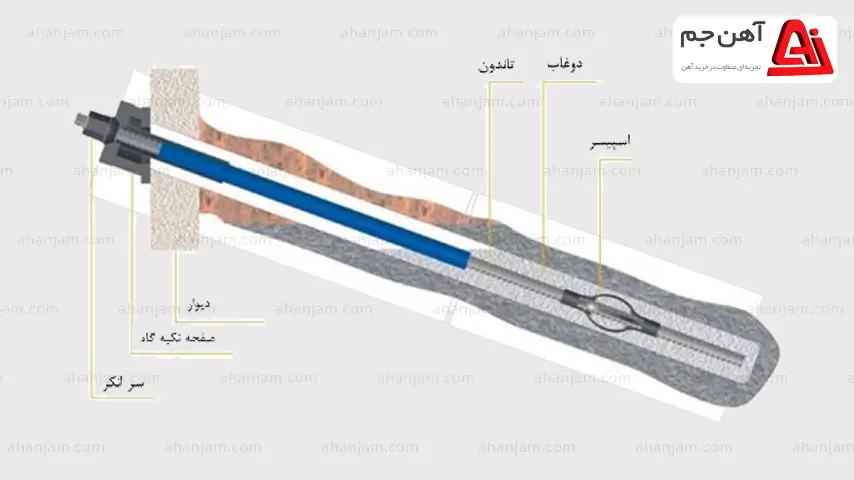

اجزای کلیدی این سیستم شامل میل مهار ، غلاف ، سر انکر و سیستم تزریق گروت بوده که ابعاد و ویژگی های آنها بسته به شرایط و عمق گود برداری طراحی میشود . این روش علاوه بر کاربرد های دائمی با طول عمر طراحی ۷۵ تا ۱۰۰ سال در قالب سیستم های موقت نیز اجرا میشود .
استفاده از روش انکراژ مزایایی دارد که به شرح زیر است :
روش انکراژ در کنار مزایایی که دارد معایبی هم دارد که به شرح زیر است :
روش اجرای انکراژ یا میل مهار به شکل زیر است :
گودبرداری مقطعی : ابتدا حدود ۲ تا ۳ متر از خاک گود برداری میشود تا دسترسی به دیواره و اجرای میل مهار امکان پذیر باشد.
حفاری گمانه ها : در دیواره گود چاله هایی به قطر حدود ۱۰ تا ۱۵ سانتی متر و عمق ۵ تا ۱۵ متر (بسته به نوع خاک و طراحی) با شیب ۱۰ تا ۱۵ درجه به سمت داخل زمین حفر میشود . این گمانه ها محل قرار گرفتن میل مهارها هستند.
قرار دادن میل مهار: پس از این میل مهار که می تواند میلگرد یا استرند باشد در حفره قرار می گیرد .
تزریق دوغاب یا گروت : بعد از قرار دادن میل مهار در داخل گمانه فضای بین میل مهار و دیواره گمانه با دوغاب یا گروت پر میشود .
روش های تزریق دوغاب :
تزریق ثقلی: دوغاب به صورت آزاد از بالا وارد گمانه میشود و با وزن خود پر میکند . ساده ترین روش اما ممکن است حباب هوا داخل گروت بماند.
تزریق تحت فشار یا پمپ کاری: دوغاب با پمپ و فشار به داخل گمانه تزریق میشود تا تمام فضای خالی پر شود و هوای داخل خارج گردد. این روش کیفیت بهتری دارد و معمولا ترجیح داده میشود.
تزریق مرحله ای : لوله تزریق تا پایین گمانه فرستاده میشود و دوغاب از انتهای لوله تزریق میشود تا هوا به تدریج از بالا خارج شود و تزریق کاملا یکنواخت باشد.
گیرش و سخت شدن دوغاب : بعد از تزریق گروت باید منتظر بمانیم تا دوغاب به اندازه کافی سخت شود (معمولاً ۷ تا ۱۰ روز بستگی به نوع گروت و شرایط محیطی دارد).
پیش تنیدگی میل مهار: پس از گیرش گروت میل مهار با جک های مخصوص کشیده میشود تا تنش لازم به میل مهار وارد شود. این پیش تنیدگی باعث افزایش مقاومت خاک و پایداری گود میشود.
اجرای پوشش رویه : دیواره گود با مش فلزی پوشانده و سپس بتن شاتکریت روی آن اجرا میشود تا از فرسایش و نفوذ آب جلوگیری کند. همچنین زهکشی مناسب نصب میشود تا فشار آب زیرزمینی به دیواره وارد نشود .
میل مهار یا انکراژ یکی از روش های مهم برای تثبیت زمین و تقویت سازه هاست که در پروژه های مهندسی کاربرد های متنوعی دارد:
پایدارسازی دیوار و شیب: از این روش برای دیوارهای حائل کنار بزرگراه ها ، دیواره های خاکریز و شیب های خطرناک استفاده میشود تا از ریزش خاک جلوگیری شود .
تحکیم زمین: در حفاری های عمیق و پروژه های زیرزمینی انکراژ خاک های نرم و تحکیم نیافته را پایدار میکند و حرکت ناخواسته زمین را کنترل میکند .
کنترل فشار آب: مهارگذارها با کاهش فشار بالابرنده آب مانع آسیب به سازه ها میشوند .
تقویت سازه های فرسوده: پل ها ، تونل ها و ساختمان های قدیمی با نصب انکراژ مستحکم تر شده و نیاز به باز سازی کاهش مییابد .
کاربرد های دریایی و صنعتی: این روش در دیوارهای اسکله ، تثبیت لوله ها ، تونل ها و حتی مخازن نفت و گاز به کار میرود و امنیت سازه را افزایش میدهد .
برای اجرای موفق و عملکرد مناسب سیستم های مهار کششی ضروری است به نکات زیر توجه شود:
